Lugar de origen:
China
Nombre de la marca:
Ruideer
Certificación:
CE;ISO9001;ISO14001;OHSAS 18001;GB/T29490

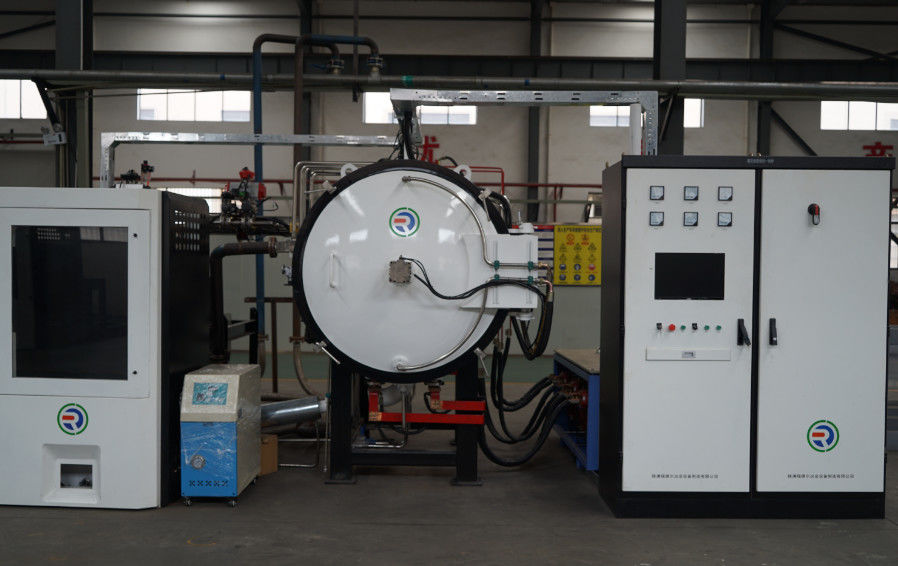

Diseño horizontal y control aytomatic del horno de sinterización del todo el proceso (sandard estricto de la producción para asegurar calidad)
Uso principal y requisitos:
Uso principal:
Para la producción en masa de los materiales de alto rendimiento del carburo cementado que recolectaron desparafinado (puede realizar el desparafinado del vacío, H2 desparafinado, carpeta puede ser parafina o CLAVIJA), el vacío que sinteriza, la piezosinterización parcial dinámica del argón de la presión baja, el argón de alta presión que sinteriza, el enfriamiento, la preservación del calor y la calefacción para arriba bajo situación de alta presión da alta temperatura
Estructura general:
Esta clase de horno de la piezosinterización del vacío para la investigación del carburo cementado, que es solo sitio, tipo horizontal, recicla el horno de la calefacción, t adopta el elemento de calefacción del grafito de la baja tensión y de la corriente grande. Todo el proceso técnico es controlado automático, supervisado, perseguido, la falta diagnosticada que mostró y registró por el ordenador.
estándar de diseño del : ASME, vida de servicio 20-year, estructura horizontal de las puertas dobles, 6000 veces.
fabricación del cuerpo del horno del (recipiente del reactor) bajo tipo sello de acero, la licencia de ASME U publicada por la sociedad americana de ingenieros industriales
diseño horizontal del para el cargamento/la descarga fácil y el mantenimiento fácil.
control automático del del todo el proceso
esta clase del horno sínter-HIP para la producción del carburo cementado, incluye el sistema de control, sistema de calefacción, sistema del vacío, sistema de la piezosinterización de gas, sistema de enfriamiento rápido, sistema de la ayuda, sistema de seguridad.
Parámetros técnicos principales:
|
Parámetro técnico básico |
|
|
Vida de servicio |
6000times/20 años de vida de servicio |
|
Espacio útil |
≥300×300×900mm |
|
Peso de carga máximo
|
100kg (según productos del sínter y espacio de cargamento) |
|
Temporeros de Max. Designed. |
1600℃ (temperatura de calefacción) |
|
Temporeros de Max. Working. |
1550℃ |
|
Presión de funcionamiento máxima |
≤98bar |
|
Último grado del vacío |
1pa (después de la condición de la calefacción, del frío, vacía, seca) |
|
Velocidad de bombeo
|
El grado del vacío hasta PA 5 dentro de 30min después de encender la bomba, el grado del vacío puede conseguir a 3pa después de bombear continuamente dentro de 30min, (después de vacío sinterizando, en condiciones vacías, limpias, frías) |
|
Tarifa de la salida (en average24h) |
3pa/h (después de probar último vacío, bajo la condición fría, limpia vacía, prueba en 24h medio) |
|
tarifa de la Cera-colección
|
el ≥98% (el desparafinado del argón o del nitrógeno con la cera 10kg absolutamente, hace un promedio de no más que 3 veces) |
|
Tarifa de Max. Ramp para arriba
|
8℃/min (la rampa de la temperatura ambiente hasta 1450℃ en vacío, vacia la condición cargada, se puede empapar en proceso cuando 600℃, 1000℃ y 1200℃. ≤5℃/min cuando está cargado completamente |
|
Tiempo de la presurización
|
≤20min puede ser fijado (cuando la fuente del gas guarda alrededor de 130bar, presurizado a la presión requerida) |
|
Tiempo de enfriamiento rápido
|
horas ≤3 (a partir de 1450 descenso del ℃ a 100℃ cuando lleno-está cargado, agua temperature≤30℃, 90bar≤pressure≤98bar) |
|
UPS garantizó tiempo
|
Suministre el poder al indicador y al horno del control cuando poder-apagado, guardando time≥60min |
|
Uniformidad de la temperatura
|
El mismo lote de partes movibles del control YG8, parafina como carpeta, desparafinado integrado del argón y sinterización, fuente del comprador que el control inserta y procedimiento, confirmado por el comprador, desviación de la saturación magnética después de debinding el ≤±0.2%, Coercivity deviation≤±0.3KA/M |
|
Uniformidad de la temperatura en campo de alta temperatura
|
≤±7℃ (el sínter del vacío a 1450℃, puso FERRO de cerámica del grado 334 en los tableros planos del grafito (FERRO de cerámica suministrada por el comprador), la condición vacía, puede ser empapa en proceso, este resultado de la prueba solamente mientras que la referencia, puso HC, resultado del ms como estándar principal) |
|
Temporeros. modo de la medida
|
WRe5-26 doblan los solos termopares de la base, mutuamente redundante, estable y confiable |
|
Modo del control de la temperatura |
temporeros 3-zone. Control |
|
Gas de la entrada permitido |
AR, N2, H2 |
|
Peso corporal del horno |
20 T |
|
Requisito del agua de enfriamiento
|
1.5-3bar, agua temp.≤30℃, circulación 30m3/h del agua de enfriamiento |
|
Requisito del agua de la emergencia
|
1.5-3bar, agua temp.≤30℃, (por lo menos 4 horas) agua de enfriamiento rápida 15m3/h usada solamente al enfriamiento abajo a la condición segura, no usada para el funcionamiento continuo. |
|
Agua de vuelta del agua de enfriamiento
|
Pipe≥DN80, la presión de agua de vuelta de Max.0.05MPa, agua de enfriamiento es vuelta automática diseñada cuando ninguna presión y los temporeros de vuelta. Es Max.45ºC |
|
Alta presión (AR) |
Presión 150bar cuando presurización, flujo 3000L/Min |
|
Gas de proceso (Ar.N2)
|
Ejerza presión sobre 1.5~2.0bar al debinding, fluya 100~300 l/min Nota: La pureza de AR sugerida > 99,996% |
|
Aire comprimido
|
1, aire comprimido: Encienda la válvula, ejerza presión sobre 6~7bar, flujo 200L/min N2: Utilizado para el desparafinado o como la válvula se actúa cuando sin el aire comprimido, diámetro el 1/2 del tubo “, presión es 6~7bar, el flujo es 200L/min 2, la línea de suministro de gas diámetro de aire comprimido no deben menos de 10m m, el aire comprimido deben limpiar, seco y no-contaminación. |
|
Empleo |
4250×570×2500m m (Length×Width×Height)
|
|
Función
|
Limpie el desparafinado con la aspiradora, desparafinadode H2, vacío que sinteriza, bajo piezosinterización parcial, la piezosinterización de gas, enfriamiento rápido. |
Después de ventas:
1.Installation, Comisión y aceptación
Hacemos la instalación, encargar y la aceptación en la planta del comprador. Durante la instalación y el período el encargar, el demandante proporcionarán los personales que encargan gratuitamente según el estándar del personal.
El equipo enviado al comprador, el vendedor recibió la notificación del comprador, ambas dentro de una semana para llevar el equipo fuera de la caja junto, después comprueba el equipo y todos los componentes según la lista de embalaje. Incluyendo los accesorios del equipo, recambios y herramientas especiales, documentos manuales y técnicos atados, etc. Puede ser instalado después del control de aceptación del equipo.
Después de la instalación y del depuración, el equipo será aceptado según los accesorios técnicos.
2.Training
Al asumir el control el horno al cliente, daremos una formación del personal al cliente. Las personales de explotación del cliente deben unirse a la comisión, prueban el horno, al instalar en la compañía del cliente.
Éste es entrenamiento práctico de la operación y entrenamiento práctico del mantenimiento,
y nuestros personales técnicos diciendo el principio de base, el conocimiento del mantenimiento de equipo, y la falta común que maneja medidas. Podemos el entrenamiento 2 ~ 3 trabajadores. (Entrenamiento cómo al mantenimiento y al funcionamiento.)
3. período de garantía
El período de garantía del equipo es 12 meses, que empieza con la fecha de la instalación y el depuración del proveedor. El fracaso de equipo sucede, los personales de servicio post-venta dará soluciones en el plazo de 2 horas, después de recibir la notificación del comprador. Si es necesidad ir al sitio para el tratamiento, los operadores enviados por el vendedor deben llegar el sitio en el plazo de 48 horas después de van a bordo. En caso de urgencia, los operadores deben llegar el sitio en el plazo de 48 horas después de van a bordo, y continúan haciendo reparaciones hasta que se quite la falta y las devoluciones del equipo a normal.
Nota:
Somos fabricante profesional de hornos de sinterización de la metalurgia de polvo. Custom design está disponible según los requisitos de cliente. Por favor ofrézcanos el material sinterizado, el tamaño del pedazo sinterizado, las dimensiones de la zona máxima de la temperatura, de la calefacción, el nivel del vacío y otros requisitos especiales al hacer investigaciones. Ofreceremos oferta profesional y las soluciones basadas en sus requisitos.
